Автомобиль Kia Sportage (Киа Спортейдж)Все автомобили » Kia Sportage (Киа Спортейдж) . 6.3. Система заряда и запуска6.3.1 Система заряда и запуска Система заряда и запуска Общая информация На всех рассматриваемых в настоящем Руководстве автомобилях используется бортовое питание с напряжением 12 В. Соединение массы проходит через отрицательную клемму батареи. Батарея помещается в двигательном отсеке. Для запуска двигателя используется стартер. Выключатель стартера является составной частью выключателя зажигания и при активации возб... 6.3.2 Аккумуляторная батарея - общая информация, рекомендации по обслуживанию  Аккумуляторная батарея - общая информация, рекомендации по обслуживанию
Общая информация
Установленная на автомобиле 12-вольтная батарея состоит из шести банок, в которые помещены положительные и отрицательные пластины (ламели), погруженные в раствор серной кислоты. Главной задачей батареи является вырабатывание тока, необходимого для осуществлениязапуска двигателя, зажигания/активации свече...6.3.3 Система заряда - общие сведения и меры безопасности  Система заряда - общие сведения и меры безопасности
Общие сведения
На всех рассматриваемых моделях используется генератор переменного тока. При установке дополнительного электрооборудования проверьте, чтобы мощности генератора было достаточно для обеспечения новых потребителей электроэнергией.
Привод генератора осуществляется клиновидным ремнем от коленчатого вала двигателя (см. Главу Дви...6.3.4 Проверки системы заряда  Проверки системы заряда
Прежде чем приступать к выполнению проверок, ознакомьтесь с перечнем мер безопасности при обслуживании компонентов системы заряда (см. Раздел Система заряда - общие сведения и меры безопасности).

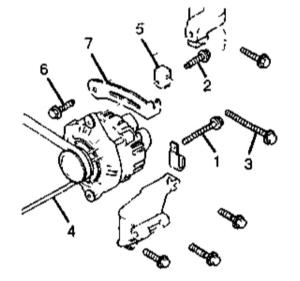

Помните, что выход из строя генератора не является единственной возможной причиной нарушения исправности функционирования системы заряда. При выявлении призн...6.3.5 Снятие и установка генератора  Снятие и установка генератора
Снятие
Все модели
ПОРЯДОК ВЫПОЛНЕНИЯ
Отсоедините отрицательный провод от батареи.
Если требуется, демонтируйте мешающие выполнению процедуры компоненты впускного воздушного тракта (см. Системы питания, управления двигателем/снижения токсичности отработавших газов и выпуска отработавших газов).
Отсоедините от генератора всю ...6.3.6 Система запуска двигателя – общие сведения и меры безопасности  Система запуска двигателя – общие сведения и меры безопасности
Общая информация
Описание принципа функционирования системы облегчения холодного запуска дизельного двигателя приведено в Части
Система облегчения холодного запуска дизельного двигателя.

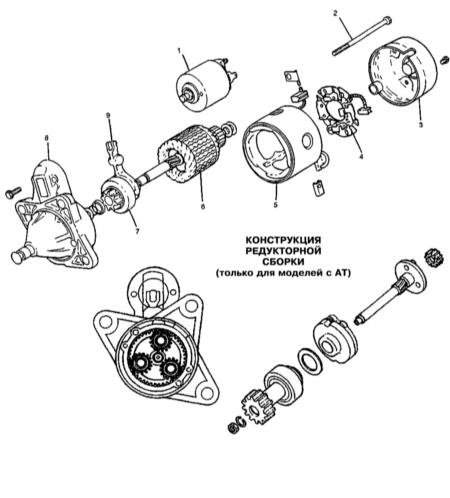

Конструкция стартеров, устанавливаемых на бензиновые модели
1 — Тяговое реле
2 — Болт
...6.3.7 Снятие и установка стартера  Снятие и установка стартера
Бензиновые модели
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
Отсоедините отрицательный провод от батареи.
Выверните два верхних болта крепления опорного кронштейна впускного трубопровода.
Вывесьте автомобиль над землей.
На моделях с РКПП выверните два крепежных болта и отведите в сторону исполнительный цилиндр сцепления.
...6.3.8 Проверка и замена датчика-выключателя размыкания цепи стартера (CPP) на моделях с РКПП  Проверка и замена датчика-выключателя размыкания цепи стартера (CPP) на моделях с РКПП
На примере бензиновых моделей
Проверка
Описание процедур проверки и регулировки датчика-выключателя разрешения запуска для моделей с АТ приведена в Главе Автоматическая трансмиссия.
ПОРЯДОК ВЫПОЛНЕНИЯ
Датчик-выключатель размыкания цепи стар...
|
