13.19 Снятие и установка модуля водительской подушки безопасности

Снятие и установка модуля водительской подушки безопасности

border=

Прежде чем приступать к выполнению процедуры, ознакомьтесь с приведенным в Разделе Подушки безопасности - общая информация и меры предосторожности перечнем мер безопасности!

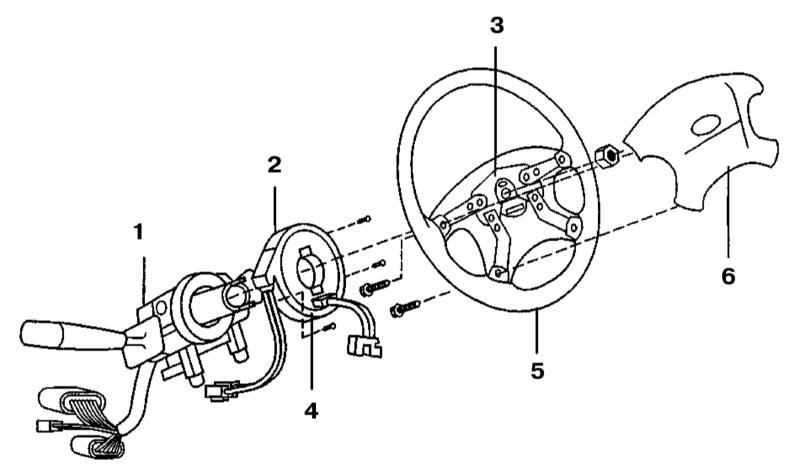

Детали установки модуля водительской фронтальной подушки безопасности

1 — Комбинированный подрулевой переключатель
2 — Контактный кабельный барабан
3 — Овальное окно

4 — Кожух
5 — Рулевое колесо
6 — Модуль подушки безопасности


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установите передние колеса в прямолинейное положение.
  2. Выверните четыре болта крепления модуля подушки безопасности с задней стороны рулевого колеса.
  3. Потянув на себя, высвободите модуль подушки безопасности из своего посадочного гнезда в рулевом колесе.
  4. Рассоедините контактные разъемы электропроводки подключения модуля и выключателя клаксона (сначала оранжевый, затем синий) к кабельному барабану в ступице рулевого колеса.
  5. Окончательно снимите модуль подушки безопасности.
  6. Установка производится в обратном порядке, - проследите, чтобы передние колеса были развернуты в прямолинейное положение. Сначала подключается синий разъем электропроводки модуля подушки безопасности, затем оранжевый клаксона.
border=

Оба разъема оснащены направляющими ключами, гарантирующими однозначность их подключения, - не применяйте силу. Проследите, чтобы крепежные винты были затянуты с требуемым усилием (8 ÷ 12 Нм).
