13.21 Снятие и установка диагностического модуля подушек безопасности (ADU)

Снятие и установка диагностического модуля подушек безопасности (ADU)

border=

Прежде чем приступать к выполнению процедуры, ознакомьтесь с приведенным в Разделе Подушки безопасности - общая информация и меры предосторожности перечнем мер безопасности!

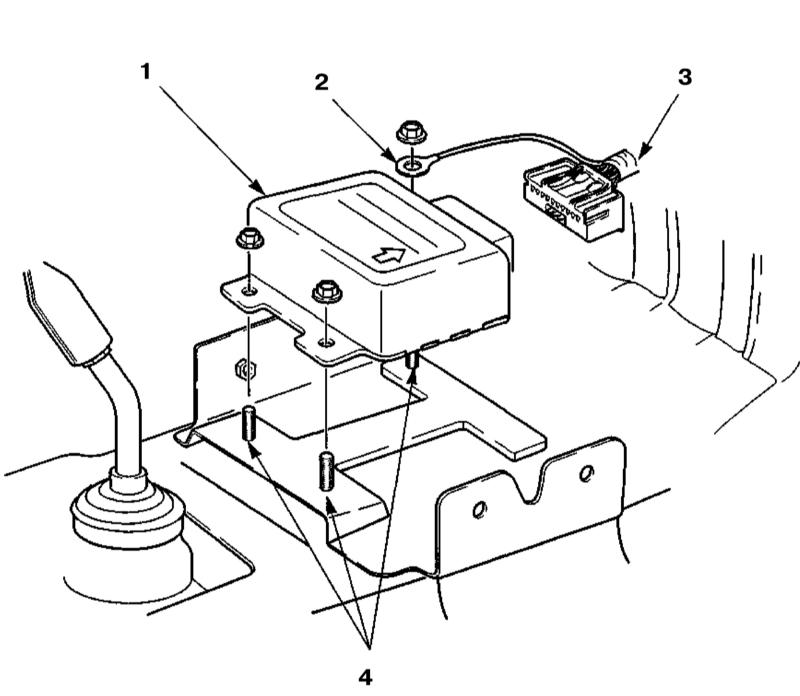

Детали установки ADU SRS

1 — ADU
2 — Провод заземления

3 — С299 (желтый)
4 — Крепежные шпильки


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините от батареи сначала отрицательный, затем положительный провода и выждите в течение не менее 10 минут.
  2. Выверните крепежные винты, взведите рычаг стояночного тормоза и снимите заднюю секцию центральной консоли (см. Главу Кузов).
  3. Снимите переднюю секцию центральной консоли (см. Главу Кузов), - рычаг селектора АТ следует перевести в крайнее заднее положение, а с рычага переключения режимов раздаточной коробки снять рукоятку и отсоединить электропроводку.
  4. Отожмите стопорный язычок и рассоедините контактный разъем электропроводки с правой стороны блока ADU.
  5. Отогните ковровое покрытие с передней стороны консоли, отпустите три крепежных гайки и снимите диагностический блок с нижнего переднего опорного кронштейна панели приборов.
  6. Установка производится в обратном порядке, - крепежные гайки затягиваются с усилием 15 ÷ 18 Нм.
