3.3.4 Проверка и регулировка клапанных зазоров

Проверка и регулировка клапанных зазоров

Данная процедура относится к числу тех, выполнение которых не требует снятия двигателя с автомобиля. Выполнение процедуры должно производиться на холодном двигателе.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

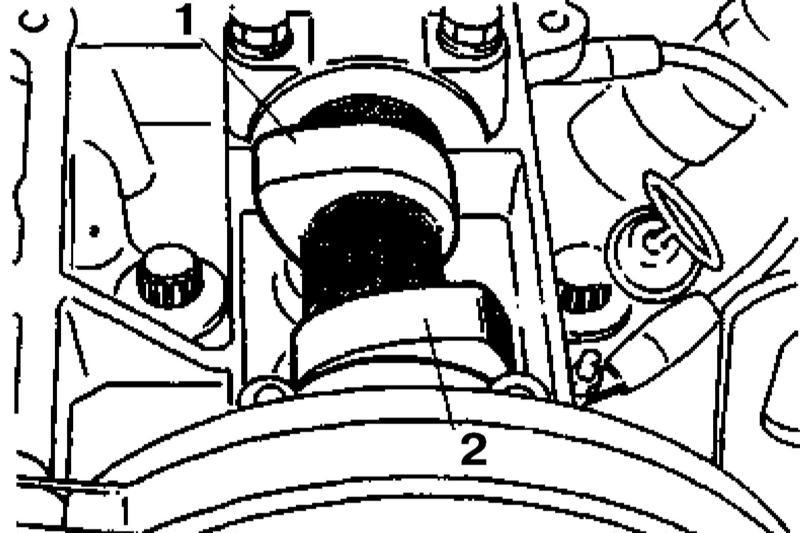

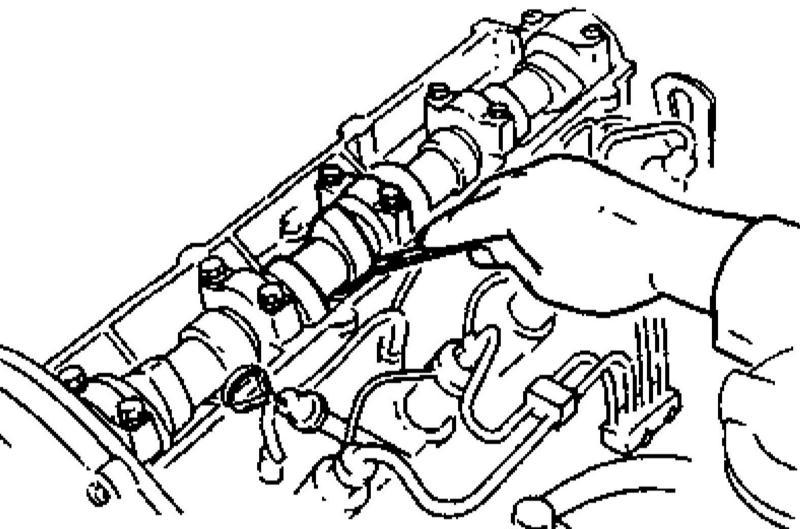

Снимите промежуточный охладитель системы наддува воздуха (Intercooler) (см. Системы питания, управления двигателем/снижения токсичности отработавших газов и выпуска отработавших газов). Снимите крышку головки цилиндров. Провернув коленчатый вал таким образом, чтобы кулачки привода впускного и выпускного клапанов на распределительном валу развернулись рабочими выступами вверх, приведите поршень первого цилиндра в положение ВМТ конца такта сжатия. 1 — Кулачок привода впускного клапана 2 — Кулачок привода выпускного клапана При помощи щупа лезвийного типа измерьте величину клапанных зазоров, результат запишите. Проворачивая коленчатый вал в нормальном направлении, повторите процедуру для оставшихся клапанов, переходя от цилиндра к цилиндру в порядке зажигания. Сравните результаты измерений с требованиями Спецификаций Главы Двигатель, в случае необходимости произведите соответствующую регулировку.

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

Расположите распределительный вал таким образом, чтобы кулачок привода подлежащего регулировке впускного клапана оказался развернут рабочим выступом вертикально вверх. С целью облегчения доступа к регулировочной шайбе, разверните толкатель клапана риской в сторону впускного трубопровода. При помощи специального приспособления отожмите толкатель вниз и, воспользовавшись небольшой отверткой, либо другим подходящим инструментом, извлеките регулировочную шайбу. Извлечение регулировочной шайбы. 1 — Регулировочная шайба 2 — Толкатели 3 — Впускной 4 — Выпускной Произведя необходимые расчеты, подберите новую регулировочную шайбу требуемой толщины, посадите ее в толкатель и повторите проверку.

При расчете требуемой толщины новой регулировочной шайбы следует воспользоваться следующей формулой:

Н₁ = Н₀ + (d_M - d_S)

Где:

Н₁ — Расчетная толщина требуемой шайбы

Н₀ — Толщина снятой шайбы

d_M — Величина измеренного зазора

d_S — Номинальная величина зазора

Например:

Пусть:

Н₀ = 4.00 мм, d_M = 0.30 мм,

d_S = 0.25 мм,

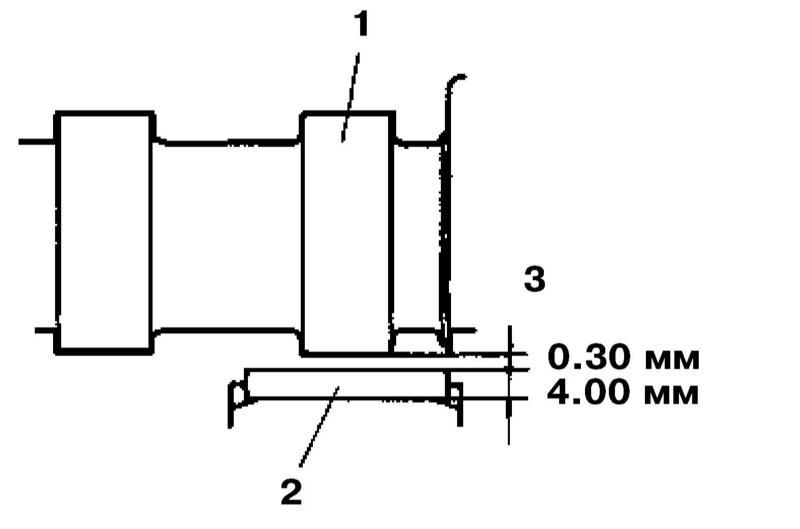

Пример сбора исходной информации при расчете требуемой толщины новой регулировочной шайбы

1 — Кулачок привода впускного клапана 2 — Регулировочная шайба 3 — Клапанный зазор

Тогда:

Н₁ = 4.00 + (0.30 – 0.25) = 4.05 (мм)

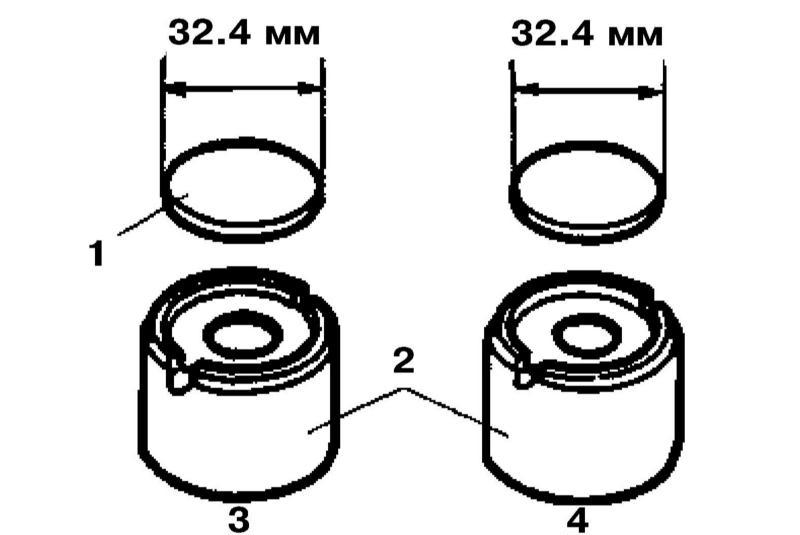

В продажу поступают регулировочные шайбы трех размерных диапазонов: 3.400 ÷ 3.650 мм и 4.350 ÷ 4.600 мм с шагом 0.050 мм и 3.700 ÷ 4.300 мм с шагом 0.025 мм (всего 37 вариантов). Толщина шайбы может быть определена по выбитому на ней кодовому номеру: так, шайба с номером 3825 имеет толщину 3.825 мм.
