Снятие и установка поддона картера

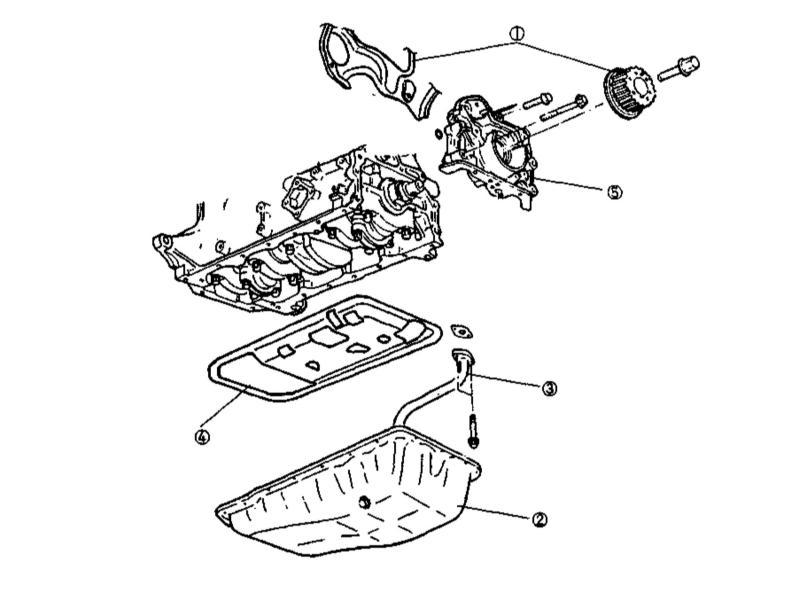

Детали установки поддона картера и масляного насоса


1 — Зубчатое колесо коленчатого вала 2 — Поддон картера	3 — Маслозаборник с сетчатыми фильтром 4 — Маслоотражатель 5 — Масляный насос

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините отрицательный провод от батареи.
Вывесьте автомобиль над землей.
Слейте двигательное масло (см. Главу Текущий уход и обслуживание), затем вверните на место и затяните с требуемым усилием сливную пробку, - в случае необходимости замените ее уплотнительную шайбу.

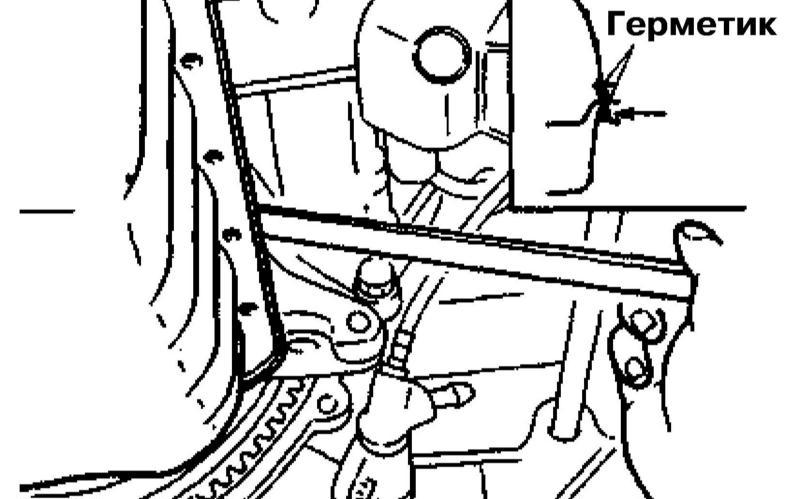

Поддевая тонким шпателем, либо другим подходящим инструментом, аккуратно отделите поддон от маслоотражателя, - постарайтесь не погнуть крепежный фланец поддона и не повредить маслозаборную трубку.

Ни в коем случае не вводите лезвие шпателя между маслоотражателем и сопрягаемой поверхностью блока!

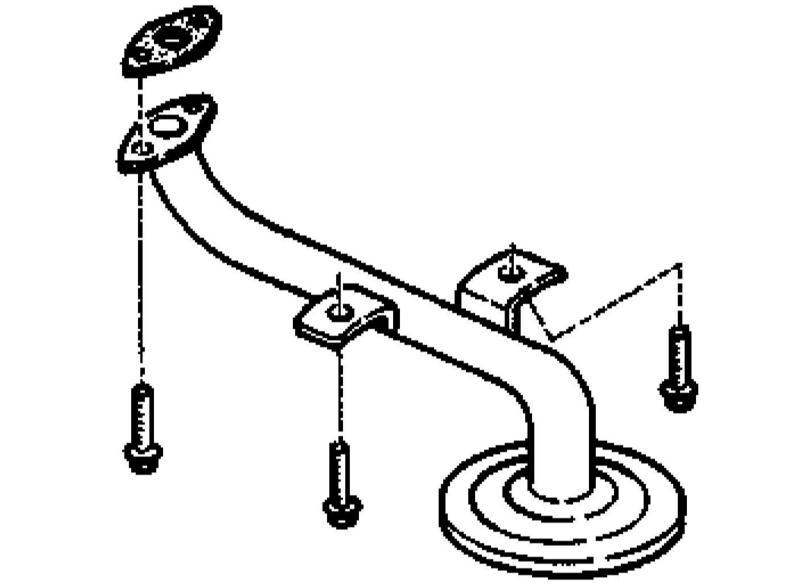

Выверните четыре крепежных болта и снимите оборудованный сетчатым фильтром маслозаборник, - постарайтесь не погнуть маслоотражатель и не повредить маслозаборную трубку.

Тщательно очистите сопрягаемые поверхности снятых компонентов, полностью удалив с них следы масла, грязи и остатки старого герметика.
Осмотрите поддон на наличие трещин, деформаций и прочих механических повреждений. В случае необходимости произведите соответствующий восстановительный ремонт, либо замените поддон.

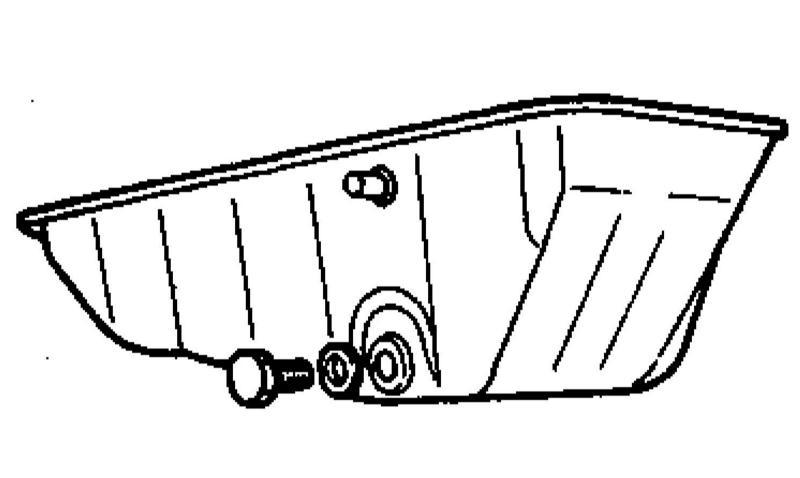

Оцените состояние сливной пробки поддона, в случае необходимости произведите ее замену.

Уплотнительную шайбу сливной пробки разумно будет заменить вне зависимости от ее состояния.

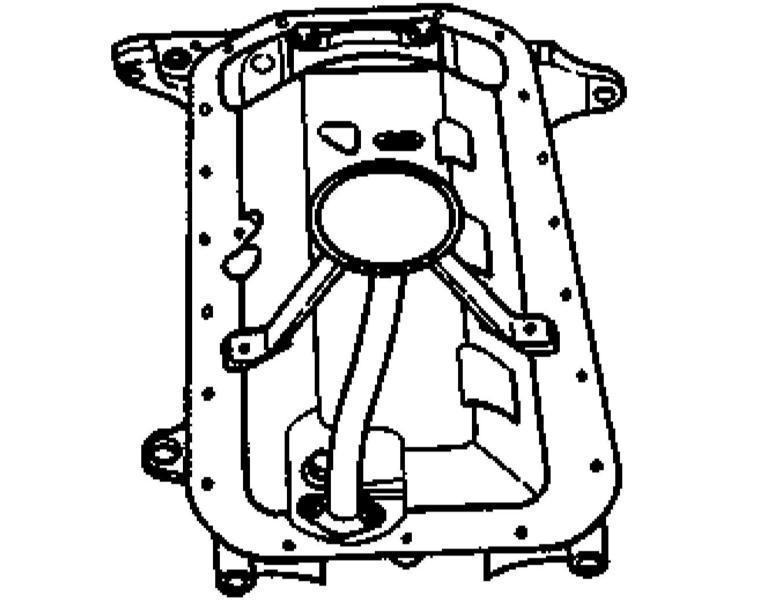

Проверьте состояние маслоотражателя и сетчатого фильтра маслозаборника. Тщательно прочистите компоненты, в случае выявления необратимых повреждений произведите замену.

Установка

Величина выступания поддона за границы торцевой поверхности картера двигателя не должна превышать 1.5 мм.

ПОРЯДОК ВЫПОЛНЕНИЯ

Наложите подушку герметика типа Loctite Ultra Blue 5900 сечением диаметра 2-4 мм на сопрягаемую поверхность посадочного фланца маслоотражателя и прижмите последний к картеру двигателя, сопрягаемая поверхность которого также должна быть тщательно зачищена и обезжирена. Проследите, чтобы герметик накладывался с внутренней стороны крепежных отверстий и с перехлестом на концах. Установите маслоотражатель на блок двигателя.

Прижимание компонентов должно быть произведено не позднее чем через 30 минут после нанесения герметика.

Установите на место маслозаборник и затяните с требуемым усилием (7.0 ÷ 9.8 Нм) четыре болта его крепления.

Действуя в манере, аналогичной описанной, нанесите герметик на сопрягаемую поверхность посадочного фланца поддона, затем прижмите последний к маслоотражателю, вверните крепежные болты и, двигаясь в диагональном порядке от центра наружу (см. иллюстрацию), в несколько приемов затяните их с требуемым усилием (7.0 ÷ 9.5 Нм). Обрежьте выступающую за пределы задней крышки прокладку, - постарайтесь не повредить сопрягаемую поверхность крышки.

Дальнейшая установка производится в порядке, обратном порядку демонтажа компонентов. Не забывайте о необходимости соблюдения требований Спецификаций Главы Двигатель к усилиям затягивания резьбового крепежа.
Залейте в двигатель свежее моторное масло.
В заключение запустите двигатель и проверьте его на наличие признаков развития утечек через стыки установленных компонентов.
