9.2.4 Снятие и установка педали сцепления

Снятие и установка педали сцепления

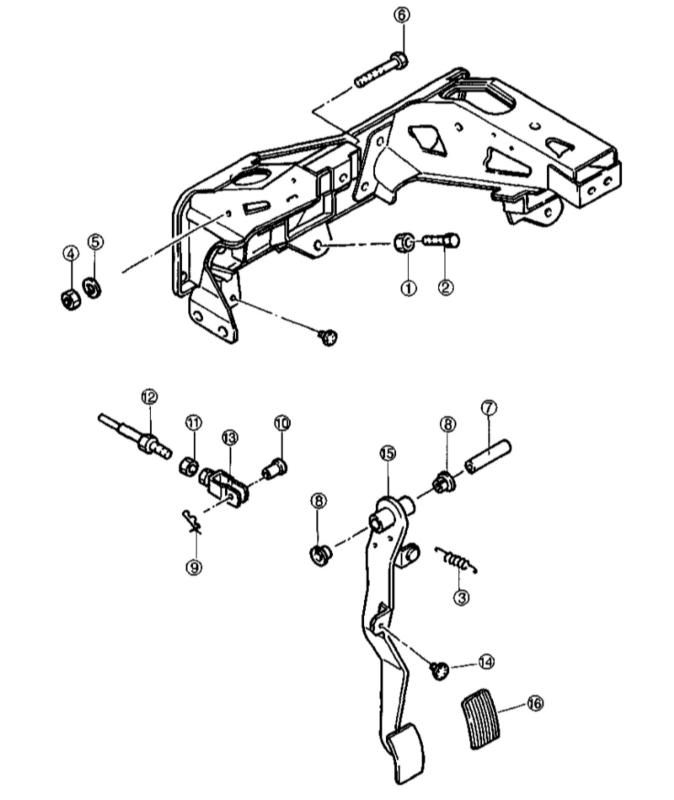

Детали установки педали сцепления

1, 4, 11 — Гайки
2, 6 — Болты
3 — Возвратная пружина
4 — Плоская шайба
7 — Дистанционная втулка
8 — Осевые втулки
9 — Фиксатор (подлежит замене в обязательном порядке)

10 — Палец
12 — Толкатель
13 — Разрезная головка
14 — Упор
15 — Педаль
16 — Накладка колодки


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Извлеките фиксатор и палец крепления толкателя.
  2. Отсоедините возвратную пружину.
  3. Отдайте крепежную гайку, снимите шайбу и извлеките осевой болт.
  4. Извлеките дистанционную и две осевых втулки.
  5. Оцените степень износа осевых втулок и накладки колодки, проверьте не погнут ли рычаг педали и не ослабла ли возвратная пружина. Замените дефектные компоненты.
  6. Установка производится в порядке, обратном порядку демонтажа компонентов, - осевые и дистанционную втулки перед посадкой смажьте литиевой смазкой (NGLI № 2). Проследите за соблюдением требований Спецификаций Главы Трансмиссионная линия к усилиям затягивания резьбового крепежа.
  7. В заключение не забудьте отрегулировать свободный ход педали (см. Раздел Проверка и регулировка педали сцепления).
